电位器工作原理接线图及型号规格有哪些？

   电位器是具有三个引出端、阻值可按某种变化规律调节的电阻元件。电位器通常由电阻体和可移动的电刷组成。当电刷沿电阻体移动时，在输出端即获得与位移量成一定关系的电阻值或电压。

　电位器是一种可调的电子元件，在仪器仪表和各种电子设备中已获得广泛应用。它基本上就是滑动变阻器，阻值的单位与电阻器相同，基本单位也是欧姆。而且电位器有几种样式，一般用在音箱音量开关和激光头功率大小调节的。那么,电位器工作原理接线图及型号规格有哪些？

一.电位器工作原理是什么？

　当电阻体的两个固定触电之间外加一个电压时，通过转动或滑动系统改变触点在电阻体上的位置，在动触点与固定触点之间便可得到一个与动触点位置成一定关系的电压。 它 大多是用作分压器，这是电位器是一个四端元件。电位器基本上就是滑动变阻器，有几种样式，一般用在音箱音量开关和激光头功率大小调节电位器是一种可调的电子元件。

   它是由一个电阻体和一个转动或滑动系统组成。当电阻体的两个固定触电之间外加一个电压时，通过转动或滑动系统改变触点在电阻体上的位置，在动触点与固定触点之间便可得到一 个与动触点位置成一定关系的电压。

 电位器工作原理图

  电位器是用于分压的可变电阻器。在裸露的电阻体上，紧压着一至两个可移金属触点。触点位置确定电阻体任一端与触点间的阻值。按材料分线绕、炭膜、实芯式电位器；按输出与输入电压比与旋转角度的关系分直线式电位器（呈线性关系）、函数电位器（呈曲线关系）。主要参数为阻值、容差、额定功率。广泛用于电子设备，在音响和接收机中作音量控制用。

二.电位器接线原理图解：

　电位器（或微调电阻等等）常规引脚，两头的电阻值相对固定的，中间引脚对任何一端引脚的电阻值是可变的。它等效于从中间引脚起把电位器分成两个串联的电阻，串联总阻值是固定的。

  因此，如果作为可变分压电阻用途，则一端接输入电压，中间端接输出，余下端接地。如果作为可变电阻用，一端接输入电压，中间端接输出，余下端可悬空，或与中间端连接。

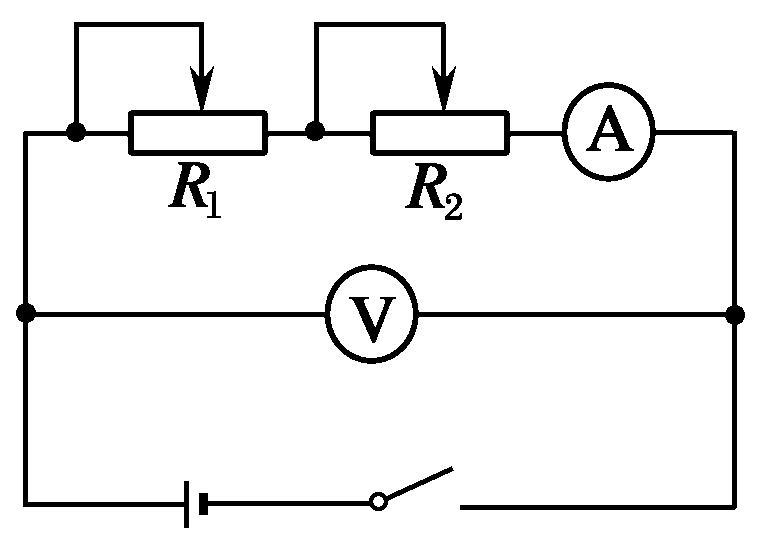

电位器接线图

三.电位器型号规格有哪些？

　1．有机实芯电位器

    由导电材料与有机填料、热固性树脂配制成电阻粉，经过热压，在基座上形成实芯电阻体。该电位器的特点是结构简单、耐高温、体积小、寿命长、可靠性高，广泛用于焊接在电路板上作微调使用；缺点是耐压低、噪声大。有机实芯电位器性能指标见下表：

 2．线绕电位器

  用合金电阻丝在绝缘骨架上绕制成电阻体，中心抽头的簧片在电阻丝上滑动。线绕电位器用途广泛，可制成普通型、精密型和微调型电位器，且额定功率做的比较大、电阻的温度系数小、噪声低、耐压高。线绕电位器性能指标见下表：

 3．合成膜电位器

  在绝缘基体上涂敷一层合成碳膜，经加温聚合后形成碳膜片，再与其他零件组合而成。这类电位器的阻值变化连续、分辨率高、阻值范围宽、成本低。但对温度和湿度的适应性差，使用寿命短。合成膜电位器性能指标见下表：

 4．多圈电位器

　多圈电位器属于精密电位器。它分有带指针、不带指针等形式，调整圈数有5圈、10圈等数种。该电位器除具有线绕电位器的相同特点外，还具有线性优良，能进行精细调整等优点，可广泛应用于对电阻实行精密调整的场合。

   本文总结了电位器的工作原理、接线图原理和电位器的型号规格有哪些？在使用时， 电位器表面应避免结露或有水滴存在，避免在潮湿地方使用，以防止绝缘劣化或造成短路。
